Condotto di manutenzione all′interno del refrigeratore d′acqua chiuso Torre di raffreddamento a flusso combinato

Condotto di manutenzione per torri di raffreddamento. Siamo una fabbrica specializzata nella produzione di componenti per il refrigeratore d'acqua chiuso a flusso combinato. Contattaci oggi!
Request a Quote

Dettagli prodotti

  • Panoramica
  • Parametri del prodotto
  • Descrizione del prodotto
  • Casi di progetto
  • Materie prime principali
  • Fabbrica
  • Imballaggio e spedizione
  • Certificazioni
  • Perché scegliere noi
Panoramica

Informazioni di Base.

Model No.
MSTFBS-200
Air Contatto Way
Chiuso
Torre Forma
Piazza
Livello di rumore
Ultra Low
Campi di applicazione
Industriale
Certificazione
ISO, CE
Stato
nuovo
vantaggio
doppio lato in vento
materiale del rivestimento
ss/piastra in zinco alluminio/superdima
materiale bobina
ss/rame
capacità di raffreddamento
1, 000, 000kcal/1163 kw
portata
200 ton/h.
durata
10+ anni
applicazione
attrezzature havc/chiller/condizionatore d′aria/distillazione
colore
grigio argento
potenza
personalizzazione
Pacchetto di Trasporto
Stretch Film to Protect The Tower Form Swearing
Specifiche
5810*3000*4630mm/4520kg
Marchio
MST
Origine
China
Codice SA
8419899090
Capacità di Produzione
100 Sets/ Month

Descrizione del Prodotto



Maintenance Passage Inside Water Chiller Closed Combined Flow Cooling Tower
Parametri del prodotto
Parametri tecnici del tipo chiuso a flusso combinato (lato singolo nel vento)
Modello Capacità di raffreddamento
(K cal/h)
Portata
(m³/h)
Pompa a spruzzo Ventola Dimensione tubo Quota Peso(appross.)
Potenza
(kw)
Portata
(m³/h)
Potenza(kw) Q.tà Ingresso/
uscita
Alimentazione Fognature L*L*H
(mm)
Peso netto
(kg)
Peso operativo
(kg)
MSTFBS-50 250000 50 1.5 45 2.2 1 DN80 DN25 DN25 2500*2300*3350 1650 3400
MSTFBS-65 325000 65 2.2 60 2.2 2 DN80 DN25 DN25 3100*2300*3750 1900 4120
MSTFBS-80 400000 80 2.2 60 3 2 DN80 DN25 DN25 3400*2400*4200 2650 6200
MSTFBS-100 500000 100 2.2 114 3 2 DN80 DN25 DN25 3400*2400*4200 2820 6400
MSTFBS-125 625000 125 3.7 140 4 2 DN125 DN32 DN32 4000*3000*4250 3400 8800
MSTFBS-150 750000 150 3.7 140 5.5 2 DN150 DN32 DN32 4000*3000*4630 3750 9200
MSTFBS-175 875000 175 5.5 160 5.5 2 DN200 DN40 DN40 4050*3000*4630 3950 9500
MSTFBS-200 1000000 200 5.5 160 5.5 3 DN200 DN40 DN40 5810*3000*4630 4520 12900
MSTFBS-250 1250000 250 5.5 160 7.5 3 DN200 DN40 DN40 5810*3000*4650 4980 13100

Parametri tecnici del tipo chiuso a flusso combinato (doppio lato in vento)
Modello Capacità di raffreddamento
(K cal/h)
Portata
(m³/h)
Pompa a spruzzo Ventola Dimensione tubo Quota Peso(appross.)
Potenza
(kw)
Portata
(m³/h)
Q.tà Potenza
(kw)
Ingresso/
uscita
Alimentazione Fognature L*L*H
(mm)
Peso netto
(kg)
Peso operativo
(kg)
MSTFBD-175 875000 175 2.2 60 2 11 DN80*2 DN40 DN40 5700*3000*4660 3900 9500
MSTFBD-200 1000000 200 2.2 114 2 11 DN100*2 DN40 DN40 6400*3200*4660 4300 10200
MSTFBD-250 1250000 250 3.7 140 2 15 DN125*2 DN40 DN40 6800*3200*4950 4900 12500
MSTFBD-300 1500000 300 3.7 140 2 15 DN150*2 DN40 DN40 7300*3300*4950 5100 13620
MSTFBD-350 1750000 350 5.5 160 2 22 DN200*2 DN40 DN40 7900*3400*5450 5620 14080
MSTFBD-400 2000000 400 5.5 160 2 37 DN200*2 DN40 DN40 8400*3600*5450 6100 15300
Descrizione del prodotto

" MSTFB " ha un enorme spazio interno di riserva che è comodo per le persone per entrare in manutenzione e riparazione. I vantaggi di questo tipo sono l'elevata efficienza di lavoro ed evitare la scalatura, si applicano anche all'alta temperatura di raffreddamento (35ºC-50 ºC) o all'ampio intervallo di raffreddamento (△T=5-20ºC)



Le torri di raffreddamento a flusso combinato sono anche chiamate "torre di raffreddamento chiusa a flusso misto", denominate "flusso misto", poiché l'acqua nebulizzata e l'aria calda vengono miscelate nella direzione, l'acqua di spruzzo scorre dall'alto verso il basso, il vento viene diviso in due canali, E una parte dell'aria fredda fluisce dall'alto verso il basso, e l'altra parte entra orizzontalmente dalla coda, e la temperatura dell'acqua di spruzzo viene ridotta attraverso lo scambio di calore incrociato tra il riempitivo e l'acqua di spruzzo.
Maintenance Passage Inside Water Chiller Closed Combined Flow Cooling Tower

Principio di funzionamento

Il fluido di lavoro riscaldato scorre all'interno della bobina, che viene incartata dall'acqua di spruzzo all'esterno. Il calore dell'acqua viene condotto dalla serpentina e diventa vapore saturo quando incontra l'acqua e l'aria. Il calore viene scaricato dalla torre dalla ventola e l'acqua viene raccolta nuovamente nel serbatoio dell'acqua per la circolazione. L'acqua di spruzzo viene raffreddata quando il PVC passa nel processo di circolazione, e scorre nella stessa direzione con l'aria fredda in ingresso, e la bobina viene raffreddata principalmente mediante conduzione termica sensibile. Questo tipo di torre di raffreddamento viene quindi utilizzato per i terreni di raffreddamento ad alta temperatura.



Vantaggio

 1. Doppio lato in vento

Ingresso aria fredda dalla parte superiore e laterale della torre, le bobine di raffreddamento  sono disponibili su due lati, massimizzando le dimensioni della ventola. Migliorare  la circolazione dell'aria, la capacità di raffreddamento è più efficiente.

2.  Evitare la scalatura

Le bobine di raffreddamento si installano sopra i riempimenti in PVC, l'aria fredda in ingresso  scorre nella stessa direzione con l'acqua di spruzzo, in modo che l'  acqua di spruzzo possa coprire completamente le bobine di raffreddamento ed evitare  la formazione di punti asciutti per formare la incrostazione.

3.  Bassa rumorosità, basata su velocità di rotazione ridotta con  ventola a lamelle larghe. Parti vulnerabili con marchio famoso, bassa percentuale di guasti, costi di manutenzione economici.

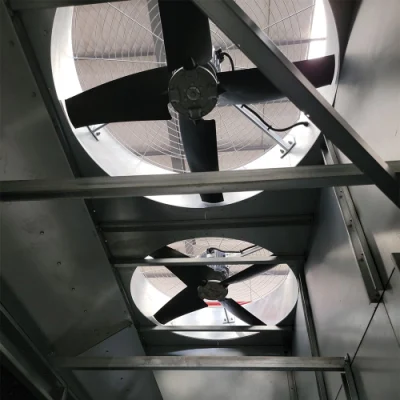

4.  Sistema di scarico con condotto d'aria ad alta capacità per garantire  la qualità della ventilazione e una rapida dissipazione del calore, per garantire l'effetto di raffreddamento.

5.  Manutenzione pratica

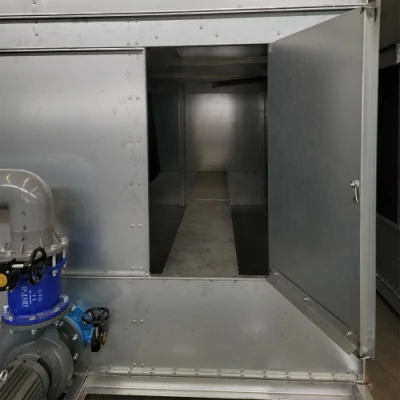

Il design modulare è facile da assemblare, smontare e manutare. C'è un passaggio di manutenzione all'interno della torre,  è conveniente per il personale di entrare per esaminare e riparare.


Casi di progetto

Maintenance Passage Inside Water Chiller Closed Combined Flow Cooling Tower

Materie prime principali



Maintenance Passage Inside Water Chiller Closed Combined Flow Cooling Tower
Fabbrica


Maintenance Passage Inside Water Chiller Closed Combined Flow Cooling Tower

Imballaggio e spedizione

Maintenance Passage Inside Water Chiller Closed Combined Flow Cooling Tower

Certificazioni

Maintenance Passage Inside Water Chiller Closed Combined Flow Cooling Tower

Perché scegliere noi

Wuxi Master Cooling Machinery Manufacturing Co, Ltd è un produttore professionale di sistemi di raffreddamento . La nostra azienda si trova nel parco industriale nazionale di Wuxi , abbiamo un comodo trasporto ed un ambiente elegante , con fabbrica moderna , tecnologia avanzata ed attrezzature.
Le nostre produzioni sono principalmente: Torre di raffreddamento chiusa , torre di raffreddamento aperta , condensatore evaporativo , refrigeratore , sistema RO e altri accessori . I nostri prodotti sono ampiamente utilizzati energia inelettrica , chimico industriale , metallurgia , raffreddamento , industriale leggero , Strutture civili e altri campi abbiamo un eccellente team di ricerca e sviluppo scientifico che ha sempre richiesto nuovi prodotti sempre più efficienti e innovativi
per soddisfare le diverse esigenze dei diversi clienti.
Le nostre competenze fondamentali sono il prezzo ragionevole con qualità superiore e anche i nostri prodotti possiedono alta efficienza , protezione ambientale , facilità di installazione , funzionamento e manutenzione , lunga durata e ciò che conta di più è che prestiamo maggiore attenzione alle sensazioni dei clienti .
