Informazioni di Base.
Model No.
GTBZ18A1
Tipo determinato
Idraulico
Modalità Esecuzione
In movimento
Caratteristica
A prova di esplosione, Isolante
Certificazione
GS, CE, RoHS, ISO 9001
altezza di sollevamento massima
18 m.
capacità di carico nominale
230 kg
dimensioni tabella
1830*760*1150 mm
potenza
38 kw/3000 giri/min
altezza massima della piattaforma
18,6 mm
altezza di lavoro massima
20,3 mm
peso della macchina
10600 kg
velocità di marcia massima
6.0km/h.
Pacchetto di Trasporto
Container
Specifiche
9080*2490*2680 mm
Origine
Jiangsu, China
Codice SA
8428909090
Capacità di Produzione
10000 Unit/Units Per Year
Descrizione del Prodotto

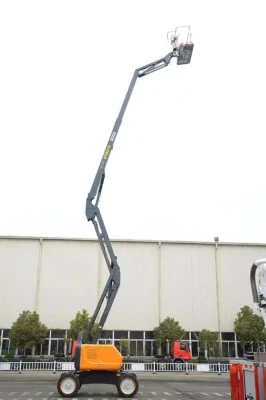

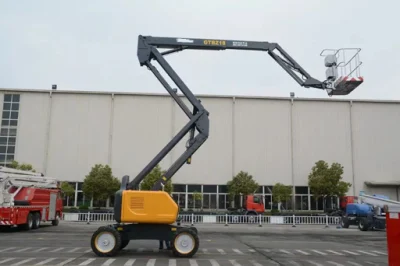

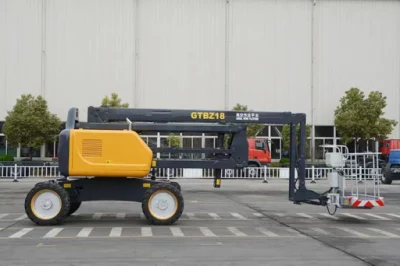

Piattaforma aerea di lavoro a basso costo piattaforma di sollevamento con braccio articolato 18M GTBZ18A1
Per la piattaforma di lavoro aerea con braccio ibrido ripiegato e leverismo di tipo "Σ" da 18 m, la leggibilità, le prestazioni operative e l'umanizzazione hanno raggiunto il livello avanzato del settore. Il braccio ibrido ripiegato del sollevatore ha una struttura compatta e un'estensione flessibile, che è facile da raggiungere nelle aree non raggiungibili; con trazione integrale, pneumatici larghi fuoristrada e dispositivo di bilanciamento degli assali, l'attrezzatura ha un'eccellente adattabilità di guida e terreno.
La manipolazione del modello è semplice, sicura, affidabile, accurata ed efficiente, in grado di soddisfare i requisiti di costruzione, petrolchimica, locali, leasing e altri utenti del settore.
Vantaggi e caratteristiche principali:
1. Il gruppo sottocarro
La modalità di marcia è soggetta a guida idraulica, e la modalità di guida adotta la trazione integrale; inoltre, ha selezionato anche il riduttore di marcia integrato, il motore e il riduttore, e ha impostato marce veloci e lente di velocità di guida, che possono soddisfare le esigenze di guida del veicolo in ambienti diversi. Durante la guida su pendii, il meccanismo di marcia ha la funzione di autofrenatura; nel frattempo, è anche impostato con il dispositivo a frizione, che può facilitare il trascinamento, in caso di guasti.
1. Il gruppo sottocarro
La modalità di marcia è soggetta a guida idraulica, e la modalità di guida adotta la trazione integrale; inoltre, ha selezionato anche il riduttore di marcia integrato, il motore e il riduttore, e ha impostato marce veloci e lente di velocità di guida, che possono soddisfare le esigenze di guida del veicolo in ambienti diversi. Durante la guida su pendii, il meccanismo di marcia ha la funzione di autofrenatura; nel frattempo, è anche impostato con il dispositivo a frizione, che può facilitare il trascinamento, in caso di guasti.
2. Complessivo bracciolo
Il gruppo braccio combinato a bordo si riferisce al braccio ripiegato + braccio telescopico + una sezione del braccio a manovella.
Il gruppo braccio combinato a bordo si riferisce al braccio ripiegato + braccio telescopico + una sezione del braccio a manovella.
3. Tavola rotante
La tavola rotante è impostata come per i giunti a cerniera di una singola piastra rigida e il contrappeso è disposto dietro di essa. Per quanto riguarda il contrappeso, il serbatoio del combustibile, il serbatoio dell'olio idraulico e l'armadio di comando sono posti sul lato sinistro della piattaforma rotante; il motore e l'accumulatore sono posti sul lato destro della piattaforma rotante.
La tavola rotante è impostata come per i giunti a cerniera di una singola piastra rigida e il contrappeso è disposto dietro di essa. Per quanto riguarda il contrappeso, il serbatoio del combustibile, il serbatoio dell'olio idraulico e l'armadio di comando sono posti sul lato sinistro della piattaforma rotante; il motore e l'accumulatore sono posti sul lato destro della piattaforma rotante.
4. Impianto idraulico
Il comando a due pompe viene adottato per l'impianto idraulico ed è formato attraverso il collegamento in serie della pompa a pistoni a portata variabile e della pompa a cilindrata costante, e l'azionamento diretto del motore fornisce potenza all'impianto idraulico.
Il comando a due pompe viene adottato per l'impianto idraulico ed è formato attraverso il collegamento in serie della pompa a pistoni a portata variabile e della pompa a cilindrata costante, e l'azionamento diretto del motore fornisce potenza all'impianto idraulico.
5. Impianto elettrico
Per l'impianto elettrico viene adottata la tecnologia di controllo PLC distribuito, mentre i controller vengono impostati rispettivamente sulla piattaforma e sulla tavola rotante. La piattaforma rotante e la centralina della piattaforma vengono comunicate tramite IL CAN-Bus. La piattaforma e la piattaforma rotante sono state impostate sulla scatola di comando per ottenere il controllo di telaio, piattaforma rotante, braccio e piattaforma.
Per l'impianto elettrico viene adottata la tecnologia di controllo PLC distribuito, mentre i controller vengono impostati rispettivamente sulla piattaforma e sulla tavola rotante. La piattaforma rotante e la centralina della piattaforma vengono comunicate tramite IL CAN-Bus. La piattaforma e la piattaforma rotante sono state impostate sulla scatola di comando per ottenere il controllo di telaio, piattaforma rotante, braccio e piattaforma.
| Articolo | Unità | Parametro |
| Lunghezza totale | mm | 9080 |
| Larghezza totale | mm | 2490 |
| Altezza totale | mm | 2680 |
| Passo | mm | 2500 |
| Altezza di lavoro massima | m | 20.3 |
| Altezza massima della piattaforma | m | 18.6 |
| Raggio d'azione massimo | m | 11.9 |
| Peso massimo del carico | kg | 230 |
| Gamma di Luffing braccio N.1 | ° | 0 ~ +70 |
| Gamma di Luffing braccio N.2 | ° | 0 ~ +75 |
| Gamma di Luffing del braccio di manovella | ° | -65 ~ 70 |
| L'angolo di oscillazione della tavola rotante | ° | 360 |
| Massimo ritardo nella coda | mm | 0 |
| Dimensioni della piattaforma | mm | 1830×760×1150 |
| L'angolo di rotazione della piattaforma | ° | 180 |
| Peso della macchina | kg | 10600 |
| Velocità di marcia massima | km/h. | 6.0 |
| Raggio di sterzata minimo | m | 6.0 |
| Distanza minima da terra | mm | 230 |
| Pendenza massima | % | 45 |
| Dimensioni pneumatici | | 355/55D625 |
| Modello motore | | 404D-22 Deutz D2011L03i |
| Potenza nominale del motore | KW/(giri/min) | 38 KW/3000 giri/min, 36.3 KW/2800 giri/min |
